Name: Bộ điều khiển nhiệt độ kỹ thuật số Dixell XR02CX
Brand: Shenzhen Sino-Australia Refrigeration Equipment Co., Ltd.
SKU: XR03CX
Availability: InStock

Nhà Sản phẩm Bộ điều khiển làm lạnh kỹ thuật số

Bộ điều khiển nhiệt độ kỹ thuật số Dixell XR02CX

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ý / Trung Quốc
Hàng hiệu:	Dixell
Chứng nhận:	EAC
Số mô hình:	XR03CX

Thanh toán:

Số lượng đặt hàng tối thiểu:	5 bộ
Giá bán:	negotiate
chi tiết đóng gói:	GIỎ HÀNG
Thời gian giao hàng:	4 - 6 tuần
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	1000 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Chức năng:	Hiển thị, kiểm soát và điều chỉnh nhiệt độ	màn hình hiển thị:	Xanh lam hoặc đỏ
Đơn xin:	Máy làm lạnh, kiểm soát nhiệt độ tủ đông	Tên:	Bộ điều khiển nhiệt độ Dixell
cảm biến:	PTC	Sức mạnh:	220V / 50HZ
Làm nổi bật:	Bộ điều khiển kỹ thuật số PTC Dixell , Bộ điều khiển làm lạnh kỹ thuật số XR03CX , Bộ điều khiển nhiệt độ kỹ thuật số XR03CX

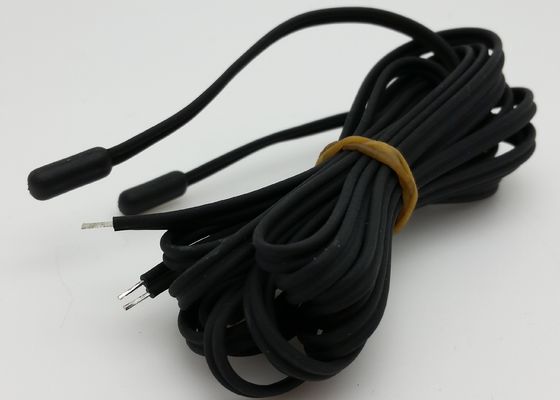

Bộ điều khiển kỹ thuật số Dixell XR03CX với cảm biến cho phòng lạnh, máy làm lạnh và điều khiển nhiệt độ tủ đông

MÔ TẢ CHUNG-BỘ ĐIỀU KHIỂN SỐ XR03CX

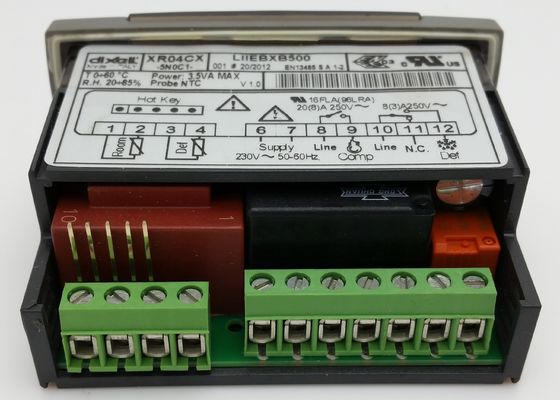

XR03CX, ở định dạng ngắn 32 × 74x50mm, là bộ điều khiển dựa trên bộ vi xử lý phù hợp cho các ứng dụng trên

nhiệt độ bình thường đơn vị làm lạnh.Nó cung cấp hai đầu ra rơ le: một đầu ra cho máy nén và một đầu ra cho

tín hiệu cảnh báo hoặc như đầu ra phụ trợ.Nó cung cấp một đầu vào thăm dò NTC và một đầu vào kỹ thuật số để phát tín hiệu cảnh báo,

để chuyển đổi đầu ra phụ hoặc để bắt đầu rã đông.Thiết bị có thể được cấu hình đầy đủ thông qua đặc biệt

các tham số có thể được lập trình dễ dàng thông qua bàn phím hoặc bằng HOTKEY.

THÔNG SỐ KỸ THUẬT / MÔ HÌNH

	XR01CX	XR02CX	XR03CX	XR04CX	XR06CX
Kích thước
32 * 74 * 50mm	√	√	√	√
32 * 74 * 60mm					√
Nguồn cấp
12,24V ac / dc (± 10%)	√	√	√	√	√
115,230V ac / dc (± 10%)	√	√	√	√	√
Cảm biến nhiệt độ
Đầu dò nhiệt độ phòng lạnh NTC / PTC	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn
Rã đông / Đầu dò quạt NTC / PTC	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn	√ / tùy chọn
Chức năng đầu vào tín hiệu kỹ thuật số	√	√	√		√
Ra ngoài
Tải hoặc máy nén	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A
Rã đông		Tắt rã đông	Tắt rã đông	8A	8A
Quạt					8A
Đầu ra ánh sáng / phụ trợ			8A
Khác
Phím lập trình phím nóng	√	√	√	√	√
Sưởi ấm / Làm mát	Sưởi ấm / Làm mát	Sưởi ấm / Làm mát	Sưởi ấm / Làm mát	Làm mát	Làm mát

	XR10CX	XR20CX	XR30CX	XR40CX	XR50CX	XR60CX	XR70CX
Kích thước
32 * 74 * 60mm	√	√	√	√	√	√	√
Nguồn cấp
12,24V ac / dc (± 10%)	√	√	√	√	√	√
115,230V ac / dc (± 10%)	√	√	√	√	√	√	√
Trưng bày
3 ống kỹ thuật số, dấu trừ, dấu thập phân, trạng thái đầu ra dấu trừ	√	√	√	√	√	√	√
Cảm biến nhiệt độ
Đầu dò nhiệt độ phòng lạnh NTC / PTC	√	√	√	√	√	√	√
Đầu dò thiết bị bay hơi NTC / PTC	√	√	√	√	√	√	√
Đầu dò thiết bị bay hơi thứ hai NTC / PTC				√	√	√	√
Đầu dò ngưng tụ NTC / PTC	√	√	√	√	√	√	√
Đầu dò hiển thị / đầu vào kỹ thuật số
Báo động, Kích hoạt rã đông, Đầu dò phụ, công tắc cửa, Công tắc áp suất	Có thể sắp xếp	Có thể sắp xếp	Có thể sắp xếp	Có thể sắp xếp	Có thể sắp xếp	Có thể sắp xếp	Có thể sắp xếp
Chuyển tiếp Outout
máy nén	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A / 16A	20A / 8A / 16A
Rã đông				8A	8A	8A	8A / 16A
Quạt thiết bị bay hơi						5A / 8A	5A / 16A
Đầu ra ánh sáng / báo động			8A		5A / 8A		8A / 16A
Khác
Phím lập trình phím nóng	√	√	√	√	√	√	√
Giao diện nối tiếp MODBUS	√	√	√	√	√	√	√

RÃ ĐÔNG

Hai chế độ rã đông có sẵn thông qua tham số “td”:

• td = EL → xả đá qua bộ gia nhiệt (máy nén TẮT)

• td = in → xả đá khí nóng (máy nén BẬT).

Các thông số khác được sử dụng để kiểm soát khoảng thời gian giữa các chu kỳ xả đá (id)), độ dài tối đa của nó (Md) và hai chế độ xả đá: được hẹn giờ hoặc được điều khiển bởi đầu dò của dàn bay hơi.Vào cuối thời gian xả đá nhỏ giọt được bắt đầu, độ dài của nó được đặt trong tham số dt.Với dt = 0, thời gian nhỏ giọt bị vô hiệu hóa

FANS

Với tham số FC, nó có thể được chọn các quạt hoạt động:

• FC = cn → sẽ BẬT và TẮT với máy nén và không chạy trong quá trình xả đá

• FC = bật → quạt sẽ chạy ngay cả khi máy nén tắt và không chạy trong quá trình xả đá

Sau khi rã đông, có thời gian trễ của quạt được hẹn giờ cho phép thời gian nhỏ giọt, được thiết lập bằng thông số “Fd”.

• FC = cy → quạt sẽ BẬT và TẮT với máy nén và chạy trong quá trình xả đá

• FC = oY → quạt sẽ chạy liên tục trong quá trình xả đá.

Thông số bổ sung “FS” cung cấp cài đặt nhiệt độ, được phát hiện bởi đầu dò thiết bị bay hơi, trên đó quạt luôn TẮT.Điều này được sử dụng để đảm bảo lưu thông không khí chỉ khi nhiệt độ của nó thấp hơn mức đặt trong “FS”

QUẠT VÀ ĐẦU VÀO KỸ THUẬT SỐ

Khi đầu vào kỹ thuật số được định cấu hình là công tắc cửa iF = do, trạng thái quạt và máy nén phụ thuộc vào giá trị thông số dC:

• dC = no → quy định bình thường;

• dC = Fn → quạt TẮT;

• dC = cP → máy nén TẮT;

• dC = Fc → máy nén và quạt TẮT.

Khi rd = y, quy trình khởi động lại với báo động mở cửa.

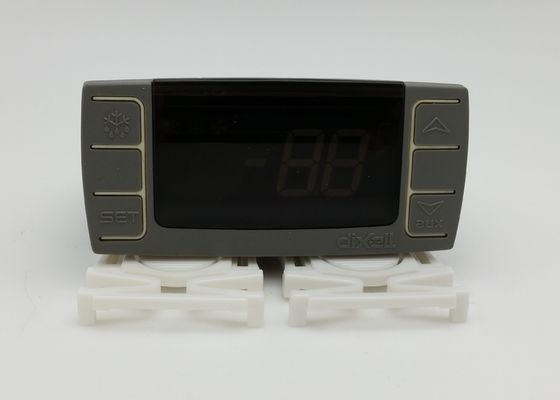

CÁC LỆNH MẶT TRƯỚC

Bộ điều khiển nhiệt độ kỹ thuật số Dixell XR02CX 1

CÁCH XEM ĐIỂM ĐẶT

1. Nhấn và thả ngay phím SET, điểm đặt sẽ được hiển thị;

2. Nhấn và thả ngay phím SET hoặc đợi khoảng 5s để hiển thị bình thường.

CÁCH THAY ĐỔI CÀI ĐẶT

1. Nhấn phím SET trong hơn 2 giây để thay đổi giá trị Điểm đặt;

2. Giá trị của điểm đặt sẽ được hiển thị và đèn LED “° C” hoặc “° F” bắt đầu nhấp nháy;

3.Để thay đổi giá trị Đặt, hãy nhấn các mũi tên hoặc.

4.Để ghi nhớ giá trị điểm đặt mới, hãy nhấn lại phím SET hoặc đợi 10 giây.

LÀM THẾ NÀO ĐỂ BẮT ĐẦU MỘT HƯỚNG DẪN SỬ DỤNG

Nhấn phím DEF trong hơn 2 giây và quá trình rã đông thủ công sẽ bắt đầu

CÁCH THAY ĐỔI GIÁ TRỊ THÔNG SỐ

Để thay đổi giá trị của tham số, hoạt động như sau:

1. Vào chế độ Lập trình bằng cách nhấn phím SET + trong 3 giây (đèn LED “° C” hoặc “° F” bắt đầu nhấp nháy).

2. Chọn tham số cần thiết.Nhấn phím “SET” để hiển thị giá trị của nó

3. Sử dụng ↑ hoặc ↓ để thay đổi giá trị của nó.

4. Nhấn “SET” để lưu giá trị mới và chuyển đến tham số sau.

Để thoát: Nhấn SET + ↑ hoặc đợi 15 giây mà không cần nhấn phím.

LƯU Ý: giá trị đã đặt được lưu trữ ngay cả khi thủ tục được thoát bằng cách chờ hết thời gian chờ.

DẤU HIỆU BÁO ĐỘNG

Sự lộn xộn.Nguyên nhân Kết quả đầu ra

Lỗi đầu dò phòng "P1" Đầu ra máy nén theo “Cy” e “Cn”

Lỗi đầu dò thiết bị bay hơi "P2" Kết thúc rã đông được hẹn giờ

Cảnh báo nhiệt độ tối đa "HA" Đầu ra không thay đổi

Cảnh báo nhiệt độ tối thiểu "LA" Đầu ra không thay đổi

“EA” Cảnh báo bên ngoài Đầu ra không thay đổi

“CA” Cảnh báo bên ngoài nghiêm trọng Tất cả các đầu ra TẮT

Máy nén mở cửa “dA” và quạt khởi động lại
